Προμηθευτής προηγμένου μετατροπέα σήματος φωτεινότητας LED

Η AK Lighting είναι κατασκευαστής και προμηθευτής μετατροπέων σήματος LED dimming. Ως μέρος της δικής μαςλύσεις φωτισμού σκηνής, παρέχουμε προηγμένο εξοπλισμό ελέγχου ικανό να μετατρέπει διάφορους τύπους σημάτων dimming σε σήματα ελέγχου αναγνωρίσιμα από φωτιστικά LED, επιτρέποντας έτσι ακριβή μείωση της φωτεινότητας και δυναμικά εφέ.

Γιατί είναι απαραίτητος ένας μετατροπέας;

Η βιομηχανία φωτισμού χρησιμοποιεί μια ποικιλία από αμοιβαία ασυμβίβαστα πρότυπα ελέγχου. χωρίς μετατροπέα, το σύστημα φωτισμού σας είναι πολύ πιθανό να αντιμετωπίσει λειτουργικά προβλήματα.

Σκηνικές Παραστάσεις: Χρησιμοποιήστε συνήθως το γενικό πρωτόκολλο DMX512.

Εμπορικά Κτίρια: Χρησιμοποιείτε συνήθως πρωτόκολλα DALI και 0-10V/1-10V.

Λωρίδες και μονάδες LED: Γενικά δέχεστε απευθείας σήματα PWM.

Εάν θέλετε να ελέγχετε όλα τα φωτιστικά σας χρησιμοποιώντας ένα ενιαίο σύστημα, ένας μετατροπέας — ικανός να μεταφράζει με ακρίβεια και σε πραγματικό χρόνο έναν τύπο σήματος μείωσης της έντασης σε άλλο — είναι μια απολύτως απαραίτητη συσκευή.

Σύγκριση βασικών χαρακτηριστικών

Τυπικά σενάρια συνδυασμού

Προσαρμόζουμε τις προτάσεις μας για τη χρήση και τη διαμόρφωση ειδικά στις απαιτήσεις του έργου σας. Για κάθε έργο —ανεξάρτητα από τη φύση του— παρέχουμε προσαρμοσμένες λύσεις σχεδιασμένες να ευθυγραμμίζονται απόλυτα με τις πραγματικές λειτουργικές ανάγκες. Σας προσκαλούμε να επικοινωνήσετε μαζί μας για να συζητήσουμε τις συγκεκριμένες απαιτήσεις σας.

1. Μικρές Εσωτερικές Σκηνές

Διαμόρφωση:Μετατροπέας Art-Net σε DMX→ Φωτιστικά

Για ρυθμίσεις φωτισμού μικρής κλίμακας όπου οι αποστάσεις μετάδοσης σήματος DMX είναι μικρές, δεν είναι απαραίτητος ο διαχωριστής DMX. Σε αυτό το σενάριο, ένας απλός μετατροπέας Art-Net σε DMX είναι αρκετός για να μετατρέψει τα δεδομένα Art-Net σε σήμα DMX που μπορούν να αναγνωρίσουν τα φωτιστικά.

Αυτή η διαμόρφωση διαθέτει απλή καλωδίωση και γρήγορη ανάπτυξη, καθιστώντας την ιδανική για εταιρικές συναντήσεις, μικρές θεατρικές σκηνές ή εκθεσιακές εκδηλώσεις.

2. Σκηνές μεσαίου μεγέθους / Ημιυπαίθριες Παραστάσεις

Διαμόρφωση: Μετατροπέας Art-Net σε DMX → Διαχωριστής DMX με βαθμολογία IP → Φωτιστικά ζωνών

Ο κατανεμημένος έλεγχος επιτρέπει σε κάθε συγκεκριμένη ζώνη να οδηγείται από μια αποκλειστική έξοδο Splitter, βελτιώνοντας έτσι τη σταθερότητα του σήματος και αποτρέποντας μια αστοχία μιας θύρας από το να διακυβεύσει ολόκληρο το σύστημα φωτισμού.

Το Splitter με βαθμολογία IP65 έχει σχεδιαστεί για να αντέχει σε ημιυπαίθρια ή υγρά περιβάλλοντα. Αυτή η ρύθμιση επιτρέπει εφέ φωτισμού πολλαπλών επιπέδων και υποστηρίζει την ανεξάρτητη χωροθέτηση των σκηνικών και των προσκηνίων.

3. Μεγάλες Εξωτερικές Σκηνές / Έργα Νυχτερινού Φωτισμού Τοπίου

Διαμόρφωση: Μετατροπέας Art-Net σε DMX με βαθμολογία IP65 →Διαχωριστής DMX με βαθμολογία IP→ Ζωνοποιημένα Φωτιστικά → Ολοκληρωμένο Σύστημα Ελέγχου

Αυτοί οι τύποι έργων απαιτούν πλήρη προστασία εξωτερικών χώρων—ειδικά αντοχή στη βροχή, τη σκόνη και την υγρασία. Επιπλέον, δεδομένης της επεκτατικής φύσης τέτοιων χώρων, τα κατανεμημένα Splitter επιτρέπουν ανεξάρτητο έλεγχο σε διάφορες ζώνες εντός του ιστότοπου. Αυτή η προσέγγιση αποτρέπει την εξασθένηση και την παραμόρφωση του σήματος, εξασφαλίζοντας σταθερή έξοδο DMX σε μεγάλες αποστάσεις μετάδοσης.

Αυτό το σύστημα είναι σε θέση να υποστηρίξει την ταυτόχρονη λειτουργία εκατοντάδων ή και χιλιάδων φωτιστικών, διευκολύνοντας σύνθετα εφέ φωτισμού και συγχρονισμένα κινούμενα σχέδια.

Οδηγός εγκατάστασης

● Προετοιμασία Περιβάλλοντος Εγκατάστασης

Βεβαιωθείτε ότι η προβλεπόμενη θέση εγκατάστασης για τον μετατροπέα σήματος LED είναι επίπεδη και αερίζεται καλά. Εάν η συσκευή διαθέτει βαθμολογία IP65, μπορεί να εγκατασταθεί σε εξωτερικούς χώρους. Ωστόσο, αποφύγετε την παρατεταμένη βύθιση σε στάσιμο νερό.

Διατηρήστε ένα διάκενο τουλάχιστον 10–15 cm γύρω από τη συσκευή για να διευκολύνετε τη σωστή απαγωγή θερμότητας.

● Τροφοδοσία και γείωση

Χρησιμοποιήστε ένα σταθερό τροφοδοτικό με τάση που πληροί τις προδιαγραφές της συσκευής. Συνιστάται η χρήση αποκλειστικού κυκλώματος ισχύος για να αποφευχθεί η κοινή χρήση μιας γραμμής με φορτία υψηλής ισχύος.

Βεβαιωθείτε ότι το καλώδιο γείωσης DMX είναι σωστά γειωμένο για να ελαχιστοποιήσετε τις παρεμβολές σήματος και να μειώσετε τον κίνδυνο τρεμοπαίσματος.

● Τοποθέτηση συσκευής

Ασφαλίστε τη συσκευή χρησιμοποιώντας βίδες ή βραχίονες στήριξης για να εξασφαλίσετε σταθερότητα. Αυτό αποτρέπει τη δόνηση ή τη φυσική κίνηση να επηρεάσει το εσωτερικό κύκλωμα.

Για υπαίθριες εγκαταστάσεις, εξετάστε το ενδεχόμενο να χρησιμοποιήσετε αδιάβροχο στεγανωτικό για να ενισχύσετε τη στεγανοποίηση των θυρών σύνδεσης.

● DMX και καλωδίωση σήματος δικτύου

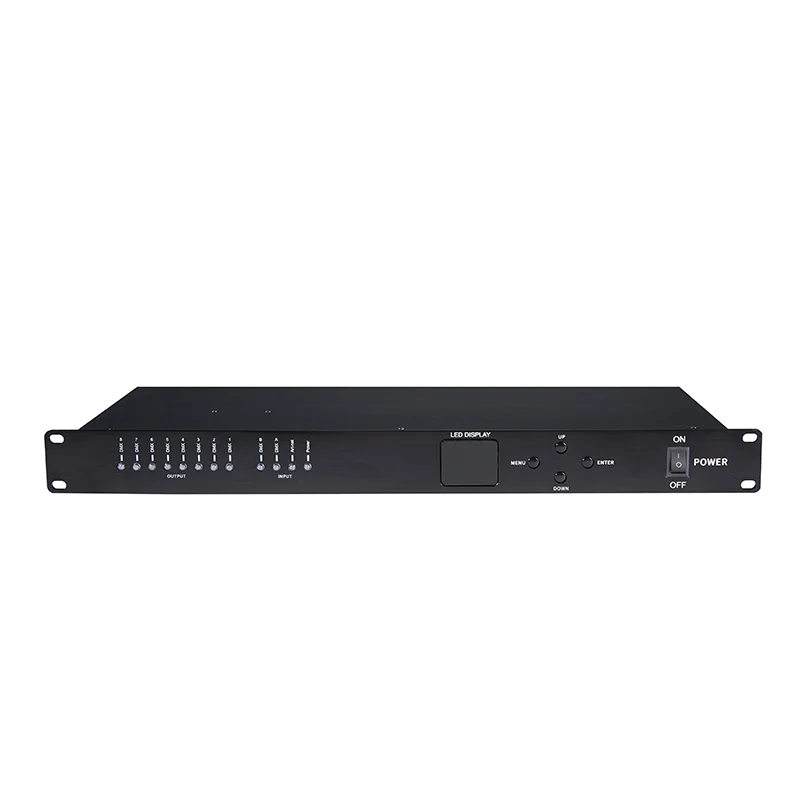

Μετατροπέας Art-Net σε DMX: Συνδέστε την είσοδο δικτύου (Art-Net) σε μια κονσόλα φωτισμού ή διακομιστή πολυμέσων και συνδέστε την έξοδο DMX σε συσκευές συμβατές με DMX ή έναν διαχωριστή DMX.

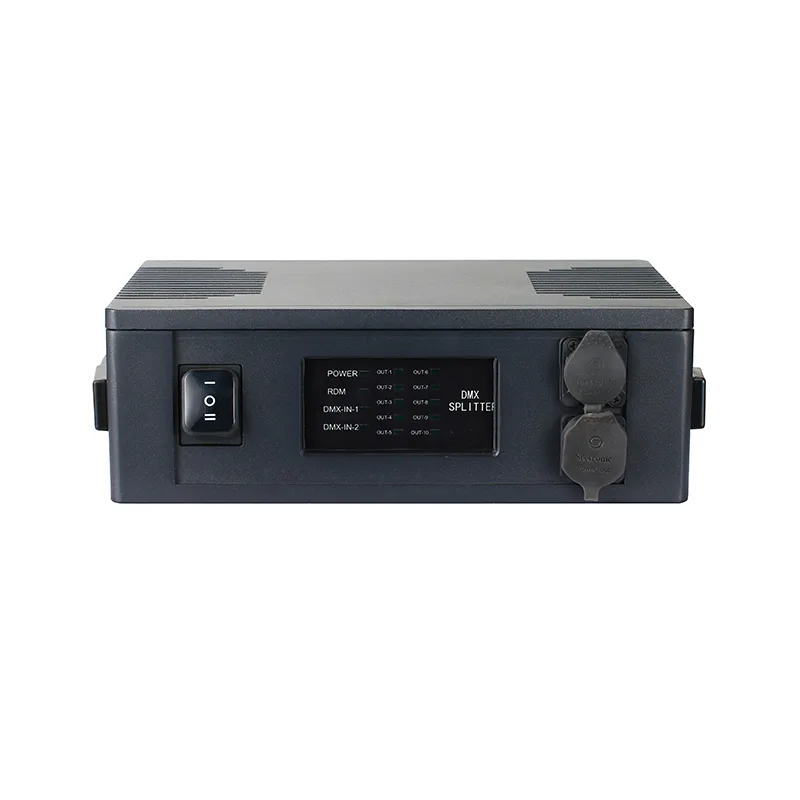

DMX Splitter IP: Συνδέστε την είσοδο DMX σε έναν μετατροπέα ή την έξοδο ενός διαχωριστή ανάντη και διανείμετε τις εξόδους DMX σε μεμονωμένα φωτιστικά ή ζώνες φωτισμού. Χρησιμοποιήστε θωρακισμένα καλώδια DMX. για διαδρομές μεγάλων αποστάσεων, συνιστάται κάθε τμήμα καλωδίου να μην υπερβαίνει τα 300 μέτρα.

Σε συστήματα πολλαπλών διαχωριστών, διαμορφώστε κάθε διαχωριστή ώστε να λειτουργεί με ανεξάρτητες εξόδους για να ελαχιστοποιήσετε τον κίνδυνο μεμονωμένων σημείων αστοχίας.

● Διαμόρφωση συστήματος

Διαμορφώστε το Art-Net Universe και τη διεύθυνση έναρξης ώστε να αντιστοιχούν στις διευθύνσεις των φωτιστικών. Οι θύρες εξόδου DMX Splitter μπορούν να διαμορφωθούν για αντιστοίχιση σύνθετης αντίστασης τερματικού (τερματισμός).

Μετά την ολοκλήρωση της καλωδίωσης, εκτελέστε μια δοκιμή σήματος για να βεβαιωθείτε ότι τα φωτιστικά ανταποκρίνονται σωστά.
